■ 产品描述

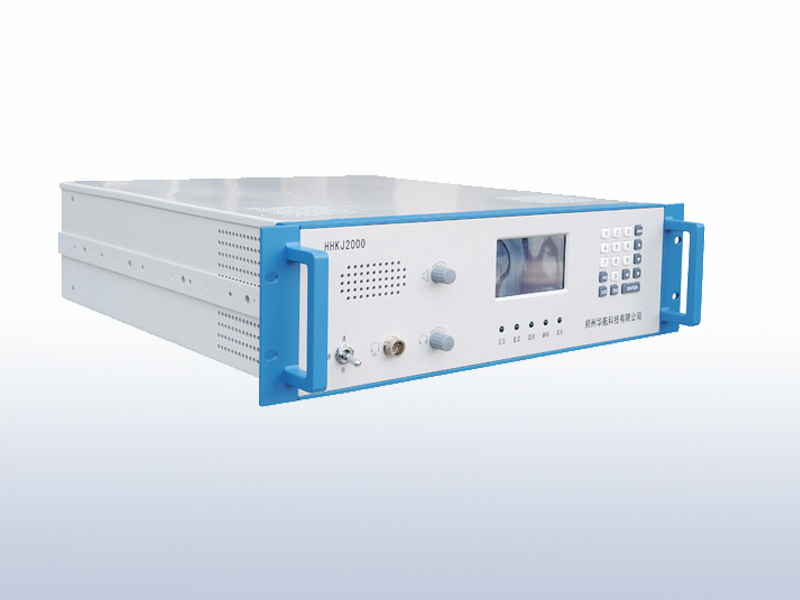

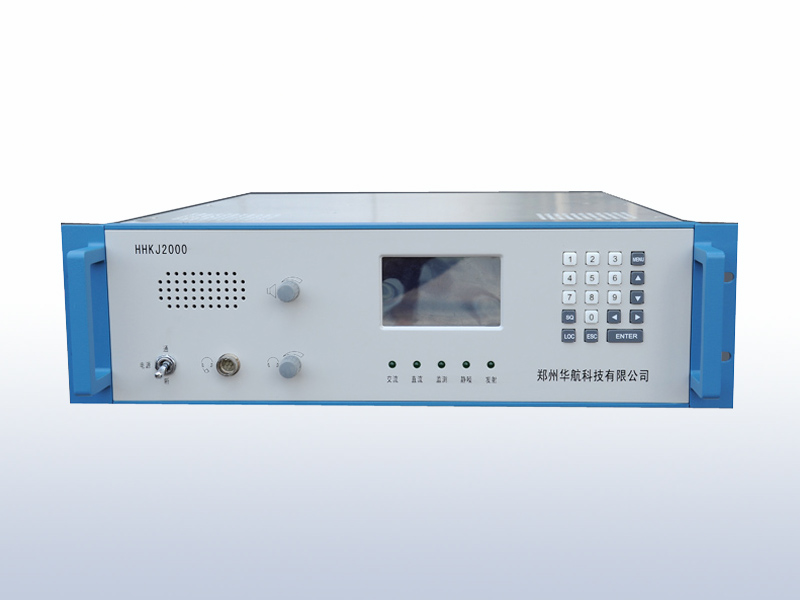

HHKJ2000甚高频收发信机是我公司独立自主研发的新型甚高频地空通信收发信机,用于民用航空地空通信和空管系统。其与集中控制系统、甚高频滤波器、天线分路器、天线合路器和甚高频共杆天线可共同组成多收多发的民航通信指挥系统。 ■ 规格参数
a) 整机性能特性
| 工作频率 | 118 MHz ～ 144 MHz（118 MHz ～ 156 MHz可选） |
| 频率稳定度 | ±1×10-6 |
| 信道间隔 | 25 kHz/12.5 kHz /8.33 kHz |
| 预制波道数 | 99 |
| 调制类型 | 调幅（A3E） |
| 功率等级 | 功率等级 |
| 工作模式 | 工作模式 |

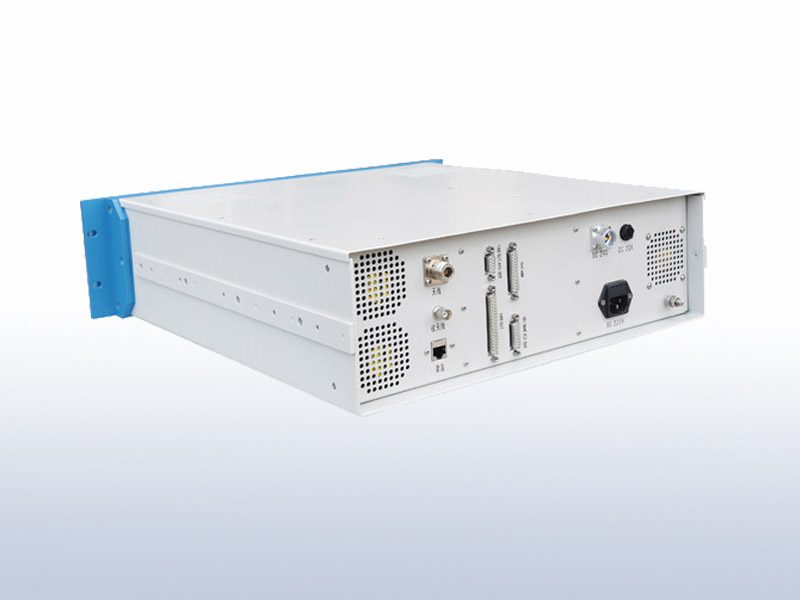

| 天线接口 | 50 Ω，N型孔座（收/发共用）；50 Ω，BNC型孔座（收天线接口） |
| 供电方式 | 交流220 V±22 V，50 Hz±5 Hz；直流 24 V±2.4 V |
| 结构尺寸 | 4U，标准19英寸 |
| 尺寸大小 | 482 mm×133 mm×536 mm（含把手） |
| 载波功率 | 50 W（10 W ～ 50 W可调） |
| 调制深度 | 30% ～ 90% 最大99% |
| 音频响应 | -3 dB ～ +1 dB |
| 调制失真 | ≤5% |
| 谐波抑制 | ≥80 dBc |
| 杂波抑制 | ≥90 dBc |
| 邻道功率 | ≤-60 dBc |
| 寄生频偏 | ≤2 kHz |
| 载波噪声电平 | ≤-45 dB |
| 灵敏度 | 118 MHz ～ 136 MHz≤1 μV,，137 MHz ～ 144 MHz≤1.3 μV |
| 选择性 | 6 dB带宽 ≥±7.5 kHz,，80 dB带宽 ≤±25 kHz |
| 静噪范围 | 信纳比8 dB～15 dB |
| 镜像抑制 | ≥80 dB |
| 中频抑制 | ≥100 dB |
| 邻道抑制 | ≥75 dB |
| 互调抑制 | ≥70 dB |
| 本振辐射 | ≤-90 dBm |
| 降灵 | ≥80 dB |
| 音频响应 | -3 dB ～ +1 dB |
| 音频失真 | ≤5% |
| 线路输出 | 额定0 dBm±1.5 dBm，-12 dBm ～ 0 dBm可调整 |
| 扬声器 | 8 Ω，500 mW |
